光纤收发器 原理图？(2).rj45接口与外接设备连接不正确(注意直通与绞接)光纤接口(陶瓷插芯)不匹配此故障主要体现在100m带光电互控功能的收发器上如apc插芯的尾纤接到pc插芯的收发器上将不能正常通信但接非光电互控收发器没有影响。

　　(1)收发器的电端口与网络设备接口或两端设备接口的双工模式不匹配。

　　(2)双绞线)光纤连接问题跳线是否对准设备接口尾纤与跳线及耦合器类型是否匹配等。

　　(1)可能为光路衰减太大此时可用光功率计测量接收端的光功率如果在接收灵敏度范围附近1~2db范围之内可基本判断为光路故障。

　　(2)可能为与收发器连接的交换机故障此时把交换机换成pc即两台收发器直接与pc连接两端对ping如未出现时通时断现象可基本判断为交换机故障。

　　(3)可能为收发器故障此时可把收发器两端接pc(不要通过交换机)两端对ping没问题后从一端向另一端传送一个较大文件(100m)以上观察它的速度 如速度很慢(200m以下的文件传送15分钟以上)可基本判断为收发器故障。

　　4.通信一段时间后死机即不能通信重起后恢复正常。

　　此现象一般由交换机引起交换机会对所有接收到的数据进行crc错误检测和长度校验检查出有错误的包将丢弃正确的包将转发出去。但这个过程中有些有错误的包在crc错误检测和长度校验中都检测不出来这样的包在转发过程中将不会被发送出去也不会被丢弃它们将会堆积在动态缓存(buffer)中永远无法发送出去等到buffer中堆积满了就会造成交换机死机的现象。因为此时重起收发器或重起交换机都可以使通信恢复正常所以用户通常都会认为是收发器的问题。

　　光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器也为需要将系统从铜线c;但缺少资金、人力或时间的用户提供了一种廉价的方案。为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容光纤收发器产品必须严格符合10base-t、100base-tx、100base-fx、ieee802.3和ieee802.3u等以太网标准。除此之外在emc防电磁辐射方面应符合fcc part15。时下由于国内各大运营商正在大力建设小区网、校园网和企业网因此光纤收发器产品的用量也在不断提高以更好地满足接入网的建设需要。

　　3采用专用asic芯片实现数据线速转发。可编程asic将多项功能集中到一个芯片上具有设计简单、可靠性高、电源消耗少等优点能使设备得到更高的性能和更低的成本。

　　4机架型设备可提供热拔插功能便于维护和无间断升级。

　　5可网管设备能提供网络诊断、升级、状态报告、异常情况报告及控制等功能能提供完整的操作日志和报警日志。

　　光纤收发器的原理就是将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。光纤收发器正是利用了光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点很好地解决了以太网在传输方面的问题。(推荐产品单模光纤收发器)在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中得到了很好的应用。下面给出光纤收发器原理图

　　了解了光纤收发器的原理在选择和使用光纤收发器时就有了保障。

　　解决办法用万用表直流电压档测量交直流电源变压器输出端看电压是否正常如没有输出电压用万用表的电阻档测量变压器初级是否开路如开路更换电源变压器。

　　解决办法此故障现象表示有一路光路有问题。取下光纤头置于一黑暗处观察对面的光是否发过来如无则更换对面的收发器。如有红光则观察光纤收发器的发射端是否有红光强弱程度如何。如无光或者很弱更换该收发器。

　　解决办法此故障现象为输出有问题。用测线器测量到交换机的双绞线c;则只可能是光纤收发器的问题。仔细观察光纤收发器有一个绞接的直通开关用一把小螺丝刀将开关反复拨弄几下rx灯和link灯亮输出正常。此故障是因为灰尘进了开关所致。

　　是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。企业在进行信息化基础建设时，通常更多地关注路由器、交换机乃至网卡等用于节点数据...

　　可以将Ethernet的传输距离延伸到100公里以上，但是假设在长距离的传输过程中每隔2h左右，

　　就死机一次，不能上网。只要重启一下电源，马上又恢复了正常。过一段时间有会出现这情况，一直不能...

　　美国原装进口芯片高保线c;对国产摄像机有校正功能采用国外视频芯片清晰度高实现高清图像原始传输在一根光纤上实现多功能(主要包括多路单向视频、多路单双向数据、RS485、RS232、RS42、TTL、曼码CAN总线、多路音频、多路对讲、多路、多路以太网等)可以做成独立式或机架式。产品特性全数字视频无压缩传输技术可达到很好的视频传输品质兼容PAL、NTSC、SECAM制式SMT表面贴装技术广播级传输品质10B

　　，典型电路，可自动设定是100Mbps或10Mbps、全双工或半双工和流量控制；并提供链路状态、激活状态、碰撞、全双工及 10Mbps或100Mbps速度的指示灯功能。

　　，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。产品一般应用在以太网电缆无法覆盖、必须...

　　从光纤的性质来划分可以分为多模光纤收发器和单模光纤收发器。它们两者的区别在于所传输的距离不一样多模收发器一般的传输距离在2公里到5公里之间而单模收发器覆盖的范围可以从20公里至120公里。

　　单纤光纤收发器和双纤光纤收发器是按所需光纤分类的单纤光纤收发器是接收发送的数据在一根光纤上传输而双纤光纤收发器接收发送的数据在一对光纤上传输。

　　按管理类型可分为网管型以太网光纤收发器和非网管型以太网光纤收发器网管型以太网光纤收发器是支持电信级网络管理而非网管型以太网光纤收发器是通过硬件拨码开关设置电口工作模式即插即用。

　　按工作方式来分全双工方式是指当数据的发送和接收分流分别由两根不同的传输线c;通信双方都能在同一时刻进行发送和接收操作这样的传送方式就是全双工制。

　　当实际传输距离超过收发器的标称传输距离特 别是实际传输距离超过120Km的时候在现场条件允许的情况下采用2台收发器背对背进行中继或采用光-光转换器进行中继是一种很经济有效的解决方案。

　　当网络间出现需要单多模光纤连接时可以用1台单多模转换器进行连接解决了单多模光纤转换的问题。

　　当长距离光缆资源不足为了提高光缆的使用率降低造价可将收发器和波分复用器配合使用让两路信息在同一对光纤上传输。

　　要想知道光纤收发器怎么用就要先知道光纤收发器有什么作用。简单的来说光纤收发器的作用就是光信号和电信号之间的相互转换。从光口输入光信号从电口常见的RJ45水晶头接口输出电信号反之亦然。其过程大概为把电信号转换为光信号通

　　因此光纤收发器一般都是成对使用的。比如运营商电信、移动、联通的机房里面的光纤收发器可能是其他的设备和你家的光纤收发器。如果你想用光纤收发器组建自己的局域网那必须要成对使用。

　　一般光纤收发器和一般的交换机一样通了电插上就能用不需要做什么配置。光纤插光口RJ45水晶头插电口。不过要注意光纤的收发一根收一根发不行就相互换一下。

　　链形骨干网利用链形的联接可以节省大量的骨干光线c;适合于在城市的边缘及所属郊县地区构造高带宽低价位的骨干网络该模式同时可用于高速公路、输油、输电线路等环境。链形骨干网对IEEE802.1Q及ISL网络特性的支持可以保证兼容于绝大多数的骨干网络可为金融、政府、教育等行业组建宽带虚拟专网。链形骨干网是可以提供图像、语音、数据及实时监控综合传输的多媒体网络。

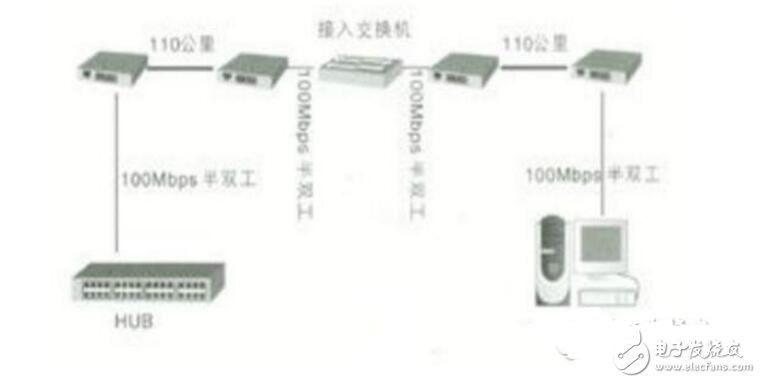

　　用户接入系统利用10Mbps/100Mbps自适应及10Mbps/100Mbps自动转换功能可以联接任意的用户端设备无需准备多种光纤收发器可为网络提供平滑的升级方案。同时利用半双工/全双工自适应及半双工/全双工自动转换功能可以在用户端配置廉价的半双工HUB几十倍的降低用户端的组网成本提高网络运营商的竞争力。同时设备内置的交换核心提高接入设备的传输效率减少网络广播、控制流量、检测传输故障。

　　对于光纤布线来讲光纤收发器都是非常熟悉的产品了在光纤网络中我们常常会使用到光纤收发器那么在网络布线过程中光纤收发器该怎么连接呢接下来飞畅科技的小编就来为大家介绍下光纤收发器安装以及连接图解感兴趣的朋友一起来看看吧

　　a、 如收发器的光口FX指示灯不亮请确定光纤链路是否交叉链接光纤跳线一头是平行方式连接另一头是交叉方式连接。

　　好了以上内容就是飞畅科技关于光收发器安装以及光纤收发器连接示意图解
