交换机基础知识总结交换机上既可连接用户主机又可连接其他交换机的端口它既可连接接入链路又可连接汇聚链路。
加速 VLAN 间路由的手法多由各厂商独有的技术所实现并且该功能的称谓也因厂商而异。例如在 Cisco 的 Catalyst 系列交换机上这种功能被称为 “多层交换 (Multi Layer Switching)”。
除了三层交换机的内部路由模块外部路由器中的某些机型也支持类似的高速 VLAN 间路由机制。
对于相同起始和终止 IP 地址的数据流后继的数据不再需要路由器进行路由处理
通过省略反复进行的路由操作可以进一步提高 VLAN 间路由的速度。
通过在交换机上缓存路由结果实现了以缆线速度 (Wired Speed) 接收发送方传输来数据的数据、并且能够全速路由、转发给接收方。
之层数篇电脑资料 交换机基础知识之层数篇 二层交换机 二层交换技术的发展比较成熟二层交换机属数据链路层设备可以识别数据包中的MAC地址信息根据MAC地址进行转发并将这些MAC地址与对应的端口记录...
之区别篇电脑资料 二层和三层交换机的区别 二层交换机用于小型的局域网络 三层交换机的优点在于接口类型丰富支持的三层功能强大路由能力强大适合用于大型的网络间的路由它的优势在于选择最佳路由...
之交换管理篇电脑资料 交换机的交换方式 交换机通过以下三种方式进行交换 1) 直通式 直通方式的以太网交换机可以理解为在各端口间是纵横交叉的线) 存储转发 存储转发方式是...
3路由器、交换机、网桥、集线a;交换机的分类二层交换机 和 多层交换机
随着以太网的飞速发展以太网交换机凭着高性能低成本的优势在不断演进。目前已经成为应用最广泛的网络设备。早期的以太网设备如集线器是物理层设备不能隔绝冲突域和广播域对带宽带来了极大的浪费。交换机作为一种能隔绝冲突域和广播域的二层网络设备极大的提高了以太网的性能。
环形交换实质上仍然是一种总线c;改进点就是将总线移到了芯片中而不是在背板上。

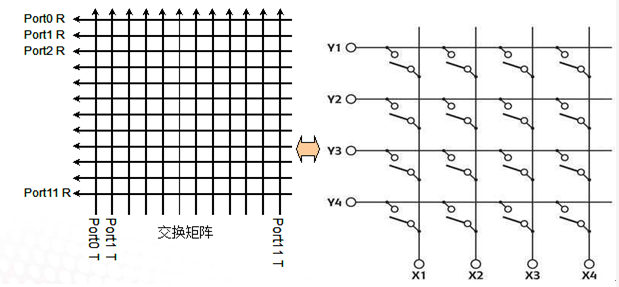

CrossBar(即CrossPoint)被称为交叉开关矩阵或纵横式交换矩阵。它能很好的弥补共享内存模式的一些不足。
简单地说Crossbar 架构是一种两级架构它是一个开关矩阵每一个 CrossPoint 都是一个开关交换机通过控制开关来完成输入到特定输出的转发。如果交换具有 N 个输入和 N 个输出那么该 Crossbar Switch 就是一个带有 N*(N-1)≈N?个 CrossPoint 点的矩阵可见随着端口数量的增加交叉点开关的数量呈几何级数增长。对于 Crossbar 芯片的电路集成水平、矩阵控制开关的制造难度、制造成本都会呈几何级数增长。所以采用一块 Crossbar 交换背板的交换机所能连接的端口数量也是有限的。

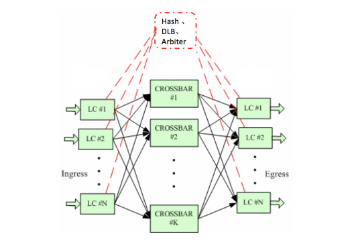

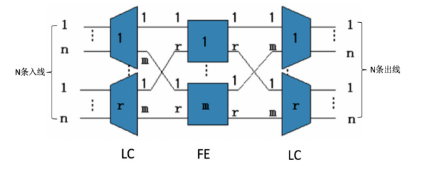

每块业务线卡和所有交换网板相连交换芯片集成在交换网板上实现了交换网板和主控引擎硬件分离。CLOS 架构是一种多级架构每个入口级开关和每个中间级开关之间只有一个连接并且每个中间级开关正好连接到每个出口级开关这种架构的优点是可以通过多个小型 Crossbar 开关来实现大量输入和输出端口之间的连接CrossPoint 数量级别低于 Crossbar 架构的 N 的 2 次方降低了芯片实现难度。
转发表 交换机的数据帧转发方式是依据存储在内部的FDB(Forwarding DataBase)表进行临时建立的交换路径由数据帧的源直接到数据的目的地址。
交换容量 交换机有一条高带宽的背板总线和内部交换矩阵交换机所有端口同时工作它们的双向数据传输速率之和称为整机交换容量也叫背板带宽。每个端口都是独占带宽不会影响其它端口。
a交换机交换模式交换机把某端口的入方向数据转发至另一个端口的方式叫做交换模式。分为以下三种。
特点交换机接收报文数据包进入缓存器进行CRC循环冗余校验失败丢弃。校验成功查表转发。
特点数据进入交换机端口后仅仅解析前6个字节根据目的MAC地址进行查表转发。
适用网络传输质量可靠对时延有要求的网络。
工作的层次不同交换机工作在二层以及二层以上集线器工作在物理层
数据传输方式不同 集线器共享总线c;所有端口在同一个广播域采用广播形式。交换机每个端口处于一个冲突域转发只在源目端口之间
汇聚层交换机可以是机箱式模块化交换机也可以是固定配置的交换机具有较高的接入能力和带宽一般会包含光端口、高速电口等端口
FDDI交换机传输速度100Mbps快速以太网技术之前开发出来的设备用于老式中、小型企业的快速交换网络中。
ATM交换机用于ATM网络的交换机产品价格昂贵目前仅广泛用于电信、邮政网的主干网段。采用的技术是
令牌环交换机用在以环形网络拓扑结构为基础的局域网。环上传输特点谁有令牌谁就传输。
二层交换机基于MAC地址工作的第二层交换机最为普遍用于网络接入层和汇聚层。
四层交换机它是一种功能它决定传输不仅仅依据MAC地址(第二层网桥)或源/目标IP地址第三层路由而且依据TCP/UDP(第四层) 应用端口号。第四层交换功能就象是虚IP指向物理服务器。它所传输的业务服从各种各样的协议有HTTP、FTP、NFS、Telnet或其他协议。这些业务在物理服务器基础上需要复杂的载量平衡算法。
七层交换机第四层以上的交换机称之为应用型交换机主要用于互联网数据中心。
两者区别在于对SNMP、RMON等网管协议的支持。可管理型交换机便于网络监控、流量分析但成本也相对较高。大中型网络在汇聚层应该选择可管理型交换机在接入层视应用需要而定核心层交换机则全部是可管理型交换机。
模块化交换机具有很强的可扩展性可在机箱内提供一系列扩展模块如千兆位以太网模块、FDDI模块、ATM模块、快速以太网模块、令牌环模块等所以能够将具有不同协议、不同拓扑结构的网络连接起来。但是它的价格一般也比较昂贵。模块化交换机一般作为骨干交换机来使用。固定配置交换机一般具有固定端口配置比如Cisco公司的Catalyst l900/2900交换机Bay公司的BayStack350/450交换机等。固定配置交换机的可扩充性显然不如模块化交换机但是价格要低得多。
单MAC交换机每个端口只有一个MAC地址多MAC交换机每个端口捆绑有多个MAC硬件地址
三层交换机实质上是将二层交换机与路由器结合起来的网络设备它既可以完成数据交换功能又可以完成数据路由功能。

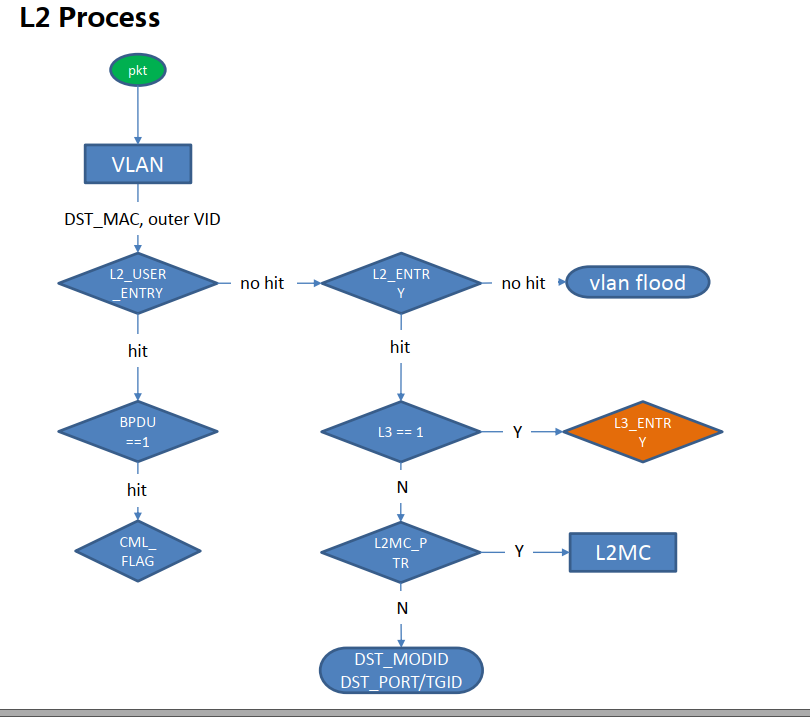

分配VIDuntag报文VLAN模块进行VID分配PVID。如果式tag报文根据端口的VLAN列表判断是否丢弃。
新的源MAC地址学习或者源MAC地址查找匹配时会设置hit位。当AGE_VAL时间到期则会自动清除hit位。当AGE_VAL时间再次到期时如果hit位已经处于清除状态则删除转发表项。
三层组播报文根据端口关联的VLAN数来决定需要复制多少份报文发送1个VLAN需要一份。L3(IPMC)索引指向L3_IPMC与IPMC_GROUP。
